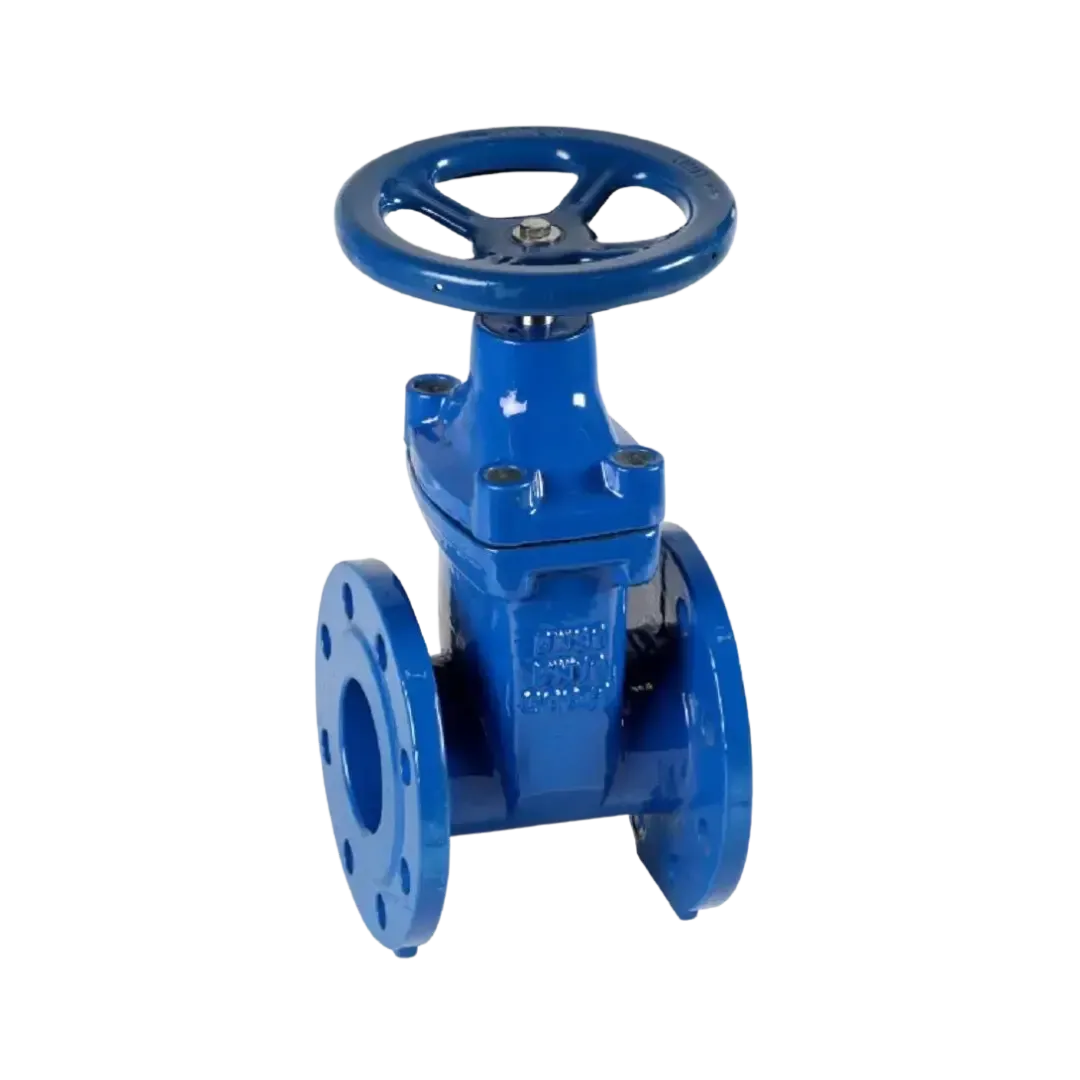

Válvula de gaveta EURO 23 com cunha revestida de borracha, nos DNs 50 a 1200 para PN10 e PN16.

Padrão construtivo conforme norma ABNT NBR 14968, composta de cunha maciça em ferro fundido

dúctil, conforme norma ABNT NBR 6916, CL 42012 e revestida integralmente com elastômero EPDM

atóxico.

Tampa em ferro fundido dúctil, conforme norma ABNT NBR 6916, CL 42012, classe de pressão

PN 10 e PN 16, com revestimento interno e externo em epóxi pó depositado eletrostaticamente com

espessura mínima de 250µm, padrão RAL 5005. Passagem plena.

Junta corpo chapéu confeccionada em EPDM. Haste de manobra inteiriça tipo não ascendente confeccionada em aço inox, conforme norma

ASTM A-276 tipo 420, sem rebaixos para alojamento de anéis de vedação.

Porca de manobra independente da cunha, removível confeccionada em latão com no máximo 5% de chumbo. Vedação de

haste com 2 anéis toroidais (o´rings).

Fixação da tampa ao corpo sem parafusos, com vedação por efeito

autoclave.

Pressão máxima de serviço até 16 kgf/cm², face a face de acordo com a norma ISO 5752 série

14 e ABNT NBR 14968, corpo curto.

Flanges com furação de acordo com a norma ABNT NBR 7675 PN 10, PN16.

Acionamento através de cabeçote de ferro fundido dúctil e volante.

Disponíveis nos DNs 50 a 350, as válvulas de gaveta EURO 23 são equipadas com cunha revestida com

elastômero EPDM e devem ser utilizadas apenas nas posições completamente aberta ou

completamente fechada. Sua principal aplicação é o bloqueio em redes de saneamento, podendo ser

utilizada em água e/ou esgoto sanitário (sem a presença de hidrocarbonetos), em redes de distribuição,

sistemas de irrigação, sistemas de combate a incêndio, sistemas de refrigeração e em outras aplicações

relacionadas a este tipo de fluido nas industriais.

Em conformidade com as normas ABNT NBR 14968, ISO 7259, EN 1074-1;

• Permite a troca dos anéis de vedação da haste com a rede em carga, eliminando a necessidade de

interrupção de bombeio;

• Furação dos flanges segundo norma ABNT NBR 7675 – PN10 ou PN16;

• Face a Face segundo norma ABNT NBR 14968 e ISO 5752 série 14, corpo curto;

• Materiais e revestimentos próprios para o trabalho com água potável. Certificados: WRC, KTW, DGS;

• Passagem plena, com baixa perda de carga;

• Resistência à corrosão assegurada por revestimento em epóxi pó de aplicação eletrostática com

espessura de película seca mínima de 250μm;

• Não possui reentrâncias ou rebaixos onde possam se acumular sólidos em suspensão no fluido;

• Baixo torque de operação;

• Possibilidade de trabalho enterrada diretamente ao solo, sem construção de caixas;

• Possibilidade de acoplamento de atuador elétrico;

• Sentido de fechamento horário (anti-horário sob consulta).
